人体测温仪系统 TVS200IS/500IS

查看更多图片
编号：68        浏览次数：0次
订购产品

产品介绍


　概要

    利用红外热像仪【TVS-200IS】、【TVS-500IS】可以实现早期发现发烧人员，为在世界范围内防止流感的扩散而尽力。对实现安全安心的地球人类社会而贡献力量。


    机场港口的检查所、医院、公共场所、公司的接待处等设置后，可以早期发现发烧者。搭载测量人体时的温度档（-10℃～60℃)、以±1℃的高精确度非接触测量人体表面的温度。测量到发烧人员时，报警值以上的温度区域会变成彩色有报警提示出现进行通知。可视图像和红外热图像的合成功能对于比较难判断的红外线图像来说更容易简单明了进行识别。



另外，外部报警输出功能可以连接至外部的灯光、蜂鸣器等形成系统。

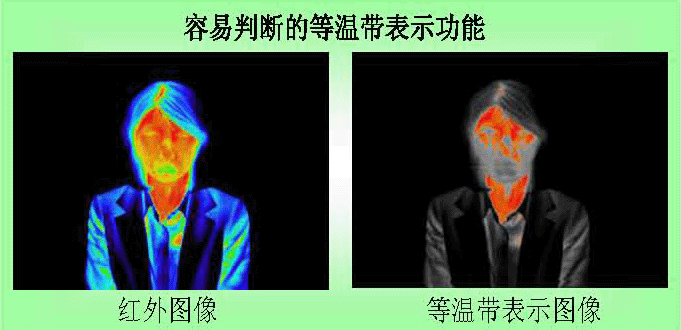

    成人的体温大约是36度。检测体表温度，比如使用热像仪在人体温度到达38~39度的异常高温时，约2度的温度差就可以凭视觉图像捕捉到异常体温的人。在不同的场所可以安全、瞬时、高效率检测出人体的温度。

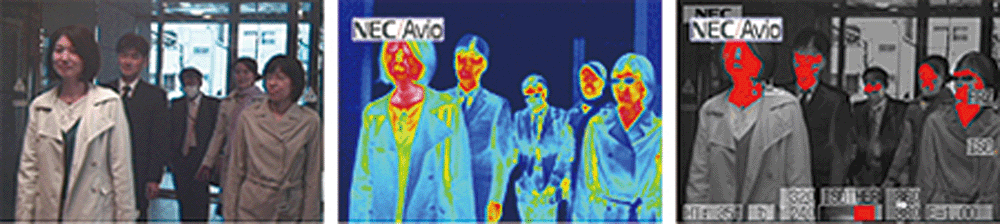

可视图像

红外图像

混合功能+强调表示图像

可视图像无法发现发烧等的异常温度。

安全起见需要2m以上的距离。

普通热图像得判断困难。

只监视图像有漏掉得危险。

一般的体温计需要得时间长。

体表温度显示图像……

安全场所、高效检测发烧状况。

图像+可视混合图像帮助检测。

利用报警功能防止漏洞。

可以瞬时检测出发烧者。
　 　
　 　
　 　


　体表温度表示红外热图像IS系列的特点：

无需接触人身体即可测量体表温度。（计测档-10~60度）
非接触测量领域的最高级别的精确度（温度精度±1度：30度黑体。图像中心部）
测量到超过报警设定温度值时，显示报警提示。
超过报警设定温度值的区域使用彩色表示。
  使用温度表示图像（彩色提示报警），简单的区分异常温度。
外部报警输出功能。
  方便连接至外部报警装置（灯光、蜂鸣器等）。
可视图像红外热图像可以合成表示。利用此混合功能容易确定被测量者。
视濒信号（NTSC/PAL）可以输出到外部得显示器上。
小型重量轻容易携带、搬运。
以传感器为主的设计·制造 均为日本制造。

规格表
名称 人体测温系统
型号 TVS-200IS TVS-500IS
测温范围 -10℃～60℃
精度 ±1.0℃
探测器 非制冷焦平面FPA, 320(H) x 240(V) 氧化矾探测器
探测波长 8～14μｍ
视域 30.6°（H）×23.1°（V）
（14mm标准镜头）		 19.4°（H）×14.6°（V）
（22mm标准镜头）
空间分辨率 1.68mrad 1.07mrad
温度分辨率 0.08 0．05
聚焦范围 30cm～∞
帧频 60帧/秒
报警输出 接点信号外部输出
视频信号输出 NTSC或PAL
温度颜色表示热图像 颜色报警=制定的温度区域以颜色表示
可见光图像 内置
组合图像 热图像和可见光图像组合显示

　

※温度精度指画面中心部值。祥细内容询问我司人员。

  注意：此红外热相像仪不能用于医用诊断。

　

TVS-200IS TVS-500IS

视角:30.6°(H)×23.1°(V)

 测量范围大(14mm标准镜头)

最小温度分辨率:0.08°C(S/N)改善

空间分辨率:1.68mm(观察距离1m、1像率)

　

视角:19.4°(H)×14.6°(V)

 测量范围大(22mm标准镜头)

最小温度分辨率:0.05°C(S/N)改善

空间分辨率:1.07mm(观察距离1m、1像率)

遥控器操作：(远离操作可能)

USB链接应用软件：内置(先端操作包)使用电脑和USB链接即可进行实时纪录测量。

　

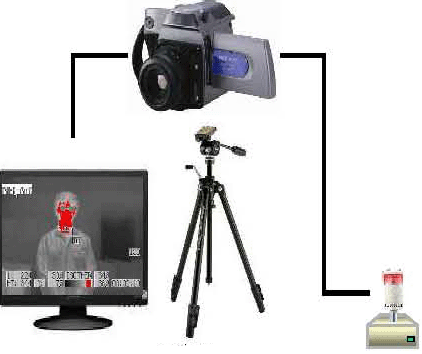

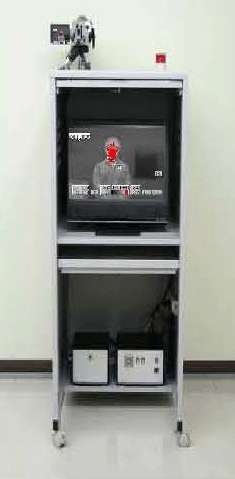

报警功能的体表温度检查系统A1构成图例 报警功能的体表温度检查系统A2构成图例

　

　

　

TVS-500IS或TVS-200IS

　

报警装置(灯光)
视频显示 三脚架 报警装置(灯光) 　

※显示器、三脚架只参考。外观等变更时恕奉告。

※移动台只供参考。外观等变更时恕奉告。

　附带报警功能的体表温度检查系统选件
遥控器选件

(TVS-500IS)用

TV-R5001

 主机用报警装置(选件)

TV2-203(200IS用)

TV5-203(500IS用)

使用时注意点：
   此安装用于体表温度的测量，但是与一般体温计测量的值不同。头发遮住额头时，额头的温度就无法确定。洗脸后，出汗时，从寒冷的场所拿出来时，测量的温度有可能比较低。周围有热源、使用手炉、运动后，测量的温度有可能比较高。测量的结果是皮肤表面温度、与体温不同。需要找医生诊断。
