- 显示单元Visionpro T2
查看更多图片- 编号：96 浏览次数：0次
产品介绍
Visionpro T2系列显示单元是专门为大规模组合拼接显示系统设计的超薄型产品。该系列品种丰富、配置灵活、具有高性价比。它采用TI最新的DLP 数字技术, 配以VTRON最新的信号处理、图像处理、数字色彩控制等一系列信号处理技术、先进的光学和机械系统设计、专利的屏幕技术、几乎无缝的拼接技术，以及模块化的结构设计和先进的安装工艺，使得显示系统具有无与伦比的图像质量和显示特性，领先于国际市场。
产品特点及优势
>>DLP 显示技术：
>> DCC数字色彩控制技术：
>> 12bit灰度等级:
>> 极致色彩技术：
>>超薄设计+贴墙安装：
>>分布式信号处理技术：
>>“画面锐利清晰”ISV视频处理技术：
>>全新三维空间梳状滤波技术：
>>专利的屏幕技术：
产品特点及优势
>>DLP 显示技术：
Visionpro T2系列显示单元采用美国TI公司开发的最新一代的数字光处理(DLP)技术，通过其全数字化设计，获得业界领先的显示性能和空前的高亮度输出。Visionpro T2系列显示单元无论在亮度、对比度、清晰度方面，以及在色彩还原性、图像均匀性方面，都代表了世界最高水平。
>> DCC数字色彩控制技术：
DCC数字色彩控制技术确保显示拼墙中不同显示单元的彩色重现具有高度的一致性，多色域独立调整可以对R、G、B、C、M、Y、W进行独立的调整。
>> 12bit灰度等级:
在灰阶图像中灰阶均匀，有效消除亮度跳跃现象。
>> 极致色彩技术：
极致色彩（BrilliantColor）技术是TI专为提升DLP光学引擎的光学效率而设计的，其作用是提高灯泡的照明效率和拓宽投影机的显示色域。VTRON在业内率先将该技术应用到DLP拼接墙领域，使整个系统的显示画面色彩更丰富、更鲜艳，更真实的再现了画面亮区、暗场及中间色域的自然效果，画面色调变得更连续、更平滑。特别是对于常见的中间色调，通过极致色彩技术的应用，大幅提升了成像效果。配合VTRON独有的ColorGamma曲线设计，让使用者获得更绚丽的视觉体验。
>>超薄设计+贴墙安装：
Visionpro T2系列显示单元采用超薄尺寸厚度设计，50寸单元仅有460mm，并且可以靠墙安装，不需要后部维护空间，全部采用前面板安装调试维护，无需配套装修，最大程度的节省了用户空间。
>>分布式信号处理技术：
Visionpro T2系列所配备的VCL-X2+投影机率先采用了接入分布式信号处理技术，对RGB、视频信号的处理为全硬件方式。每路信号配置独立的信号处理芯片，保证了每路图像信息实时完美显示。直通RGB/视频信号的分布式处理完全独立于多屏处理器，也能和多屏处理器应用显示完美结合。VCL-X2+投影机视频和RGB信号的画中画实时叠加显示，正是基于此硬件技术支撑。
>>“画面锐利清晰”ISV视频处理技术：
VCL-X2+投影机采用了VTRON独特的“画面锐利清晰”技术(Image Sharpness & Vivid缩写为ISV技术)，使复合视频、S-Video、分量视频信号的图像有卓越的表现，视频画面细腻、清晰，视频画质锐丽、具有丰富的层次感和真实感。
>>全新三维空间梳状滤波技术：
第二代VCL-X2+投影机，还整合了具有硬件加速功能的视频解码器，采用NTSC和PAL双制式3D梳状滤波技术，有效消除了图像边缘的杂波及色彩重叠和闪烁现象，全面提升了视频信号的显示效果，整体提高了图像的质量。
>>专利的屏幕技术：
Visionpro T2系列显示单元采用最先进的屏幕技术，使整个屏幕拼接后光洁、平整如镜、不变形、防反光、视角效果好、图像显示清晰、亮度均匀。它克服了传统屏幕易变形、反光强烈、增益低、漏光和视觉效果差等一系列缺点，得到最佳光学和机械性能组合的显示效果。
Visionpro T2系列显示单元具有多种屏幕类型可供选择，其中包括VTRON专利的高增益、超高对比度GUCS复合屏幕，以及超宽观测视角的BBAR屏幕。
产品技术参数
Visionpro T2系列显示单元具有多种屏幕类型可供选择，其中包括VTRON专利的高增益、超高对比度GUCS复合屏幕，以及超宽观测视角的BBAR屏幕。
产品技术参数
| Visionpro T2系列显示单元技术指标 | ||||
| 总体指标 | 标准配置 | |||
| 显示模式 | DLP技术（单片0.7〞 DMD，12º LVDS） | |||
| 分辨率 | 1024×768像素 | |||
| 机芯亮度 | 900 ANSI流明 (典型值) | |||
| 机芯对比度 | 1700：1 | |||
| 均匀度 | >95% | |||
| 拼缝 | < 0.5 mm | |||
| 整屏拼接平整度 | < 0.3 mm | |||
| 信号接口 | ||||
| VisionLink-BAS |
输入
|
|||
| 处理器信号 | 模拟RGB | 1通道, DVI-I | 水平：45-50KHz 垂直：59-61Hz 点时钟：60-70MHz | |
| 数字RGB | 1通道, DVI-I | |||
| 视频 | YCrCb输入 | 1通道,3BNC | 1080p,1080i,720p等 | |
| S-Video | 1通道,2BNC(和YCrCb共用) | NTSC，PAL，SECAM | ||
| Video | 2通道,BNC(和YCrCb共用) | NTSC，PAL，SECAM | ||
| RGB | 模拟RGB | 1通道, 5BNC | 水平：23-120KHz 垂直：24-120Hz 点时钟：25-165MHz | |
| 数字RGB | 1通道,DVI-D(TMDS) | |||
| 输出（环接） | ||||
| 数字RGB | 2通道, DVI-D(TMDS) | 水平：23-120KHz 垂直：24-120Hz 点时钟：25-165MHz | ||
| VisionLink-RVP(选件) |
输入
|
|||
| 视频 | S-Video | 2BNC和1S-Video | NTSC，PAL，SECAM | |
| Video | 2通道,BNC | NTSC，PAL，SECAM | ||
| RGB | 模拟RGB | 1通道,5BNC | 水平：23-120KHz 垂直：24-120Hz 点时钟：25-165MHz | |
| 数字RGB | 1通道,DVI-D(TMDS) | |||
| 输出(环接) | ||||
| 数字RGB | 2通道, DVI-D(TMDS) | 水平：23-120KHz 垂直：24-120Hz 点时钟：25-165MHz | ||
| VisionLink-4VP(选件) | 输入 | |||
| 视频-1 | S-Video | 2BNC和1S-Video | NTSC，PAL，SECAM | |
| Video | 2通道,BNC | |||
| 视频-2 | S-Video | 2BNC和1S-Video | NTSC，PAL，SECAM | |
| Video | 2通道,BNC | |||
| 视频-3 | S-Video | 2BNC和1S-Video | NTSC，PAL，SECAM | |
| Video | 2通道,BNC | |||
| 视频-4 | S-Video | 2BNC和1S-Video | NTSC，PAL，SECAM | |
| Video | 2通道,BNC | |||
| 灯泡 | ||||
| 类型 | UHP | |||
| 功率 | 100-120W (功率连续可调) | |||
| 寿命 | 10000/6000小时 | |||
| 控制口 | ||||
| RS232C | D-Sub9 | |||
| RS485C | 输入：D-Sub9 输出：D-Sub9 | |||
| 电源 | ||||
| 交流电压 | 100-240V | |||
| 频率 | 50/60Hz | |||
| 功率 | 250W(最大) | |||
| 工作环境 | ||||
| 温度 | 0-40℃ ( 建议最佳工作温度：22℃±5℃ ) | |||
| 湿度 | 20-80% （无凝露） | |||
|
Visionpro T2系列双灯显示单元各型号参数
|
|||||||
|
型号
|
T-DGS50X2+
|
T-DBN50X2+
|
T-DBA50X2+
|
T-DGS60X2+
|
T-DBN60X2+
|
T-DBA60X2+
|
|
|
屏幕类型
|
GUCS
|
BUCS
|
BBS/AR
|
GUCS
|
BUCS
|
BBS/AR
|
|
|
屏幕增益
|
2.4/3.7
|
2.4/3.7
|
1.0/1.7
|
2.4/3.7
|
2.4/3.7
|
1.0/1.7
|
|
|
水平视角
|
170°/160°
|
170°/160°
|
160°/150°
|
170°/160°
|
170°/160°
|
150°
|
|
|
垂直视角
|
110°/80°
|
110°/80°
|
160°/150°
|
110°/80°
|
110°/80°
|
150°
|
|
|
屏幕对角线尺寸
(英寸) |
50〞
|
60〞
|
|||||
|

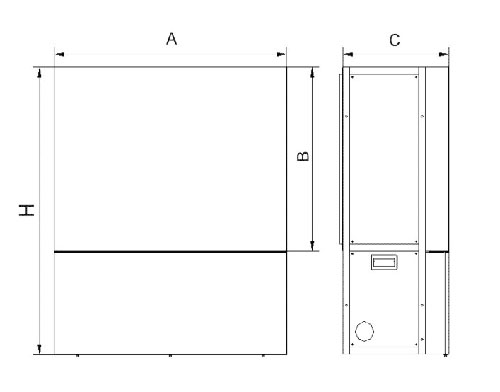

外形尺寸
|
A(mm)
|
1000
|
1220
|
||||
|
B(mm)
|
750
|
915
|
|||||
|
C(mm)
|
460
|
570
|
|||||
|
H(mm)
|
1250
|
1390
|
|||||
|
型号
|
T-DGS67X2+
|
T-DBN67X2+
|
T-DBA67X2+
|
||||
|
屏幕类型
|
GUCS
|
BUCS
|
BBS/AR
|
||||
|
屏幕增益
|
2.4/3.7
|
2.4/3.7
|
1.0/1.7
|
||||
|
水平视角
|
170°/160°
|
170°/160°
|
150°
|
||||
|
垂直视角
|
110°/80°
|
110°/80°
|
150°
|
||||
|
屏幕对角线尺寸
(英寸) |
67〞
|
||||||
|
外形尺寸
|
A(mm)
|
1370
|
|||||
|
B(mm)
|
1027.5
|
||||||
|
C(mm)
|
630
|
||||||
|
H(mm)
|
1527.5
|
||||||
